Оповещение по безопасности
1. Привод нельзя использовать в другой области, кроме указанной области применения, особенно в самолетах.
2. Корпус исполнительного устройства может вскрываться только производителем. Он не содержит компонентов, которые пользователь мог бы заменить или отремонтировать.
3. Устройство содержит электрические и электронные компоненты, и его нельзя утилизировать как бытовые отходы. Необходимо соблюдать все действующие местные правила и требования.
Технические Характеристики
Электрические параметры

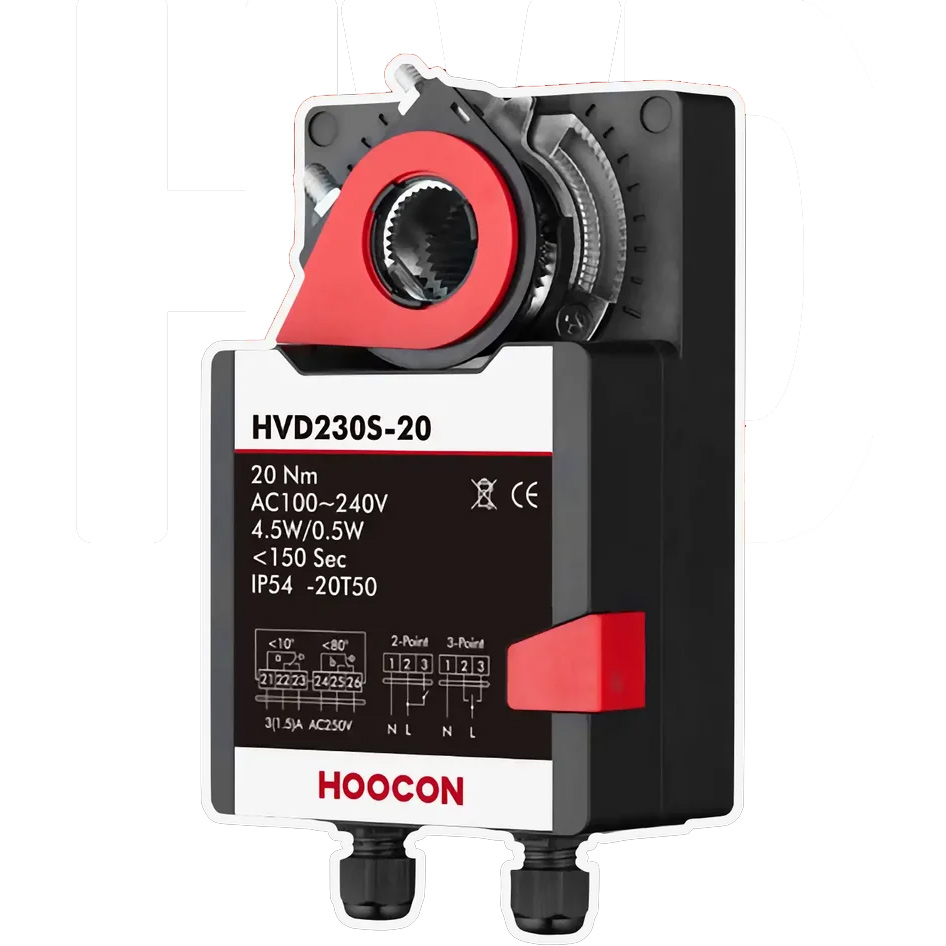

HVD24-20 / HVD24S-20
| Номинальное напряжение: | AC/DC 24V 50/60Hz |
| Диапазон номинального напряжения: | AC/DC 19.2…28.8V |
| Потребляемая мощность: | 4.5Вт в режиме работы, 0.5Вт в режиме ожидания |
| Мощность трансформатора: | 10VA |
| Сечение провода: | 0.5мм² |
HVD230-20 / HVD230S-20
| Номинальное напряжение: | AC 100-240V 50/60Hz |
| Диапазон номинального напряжения: | AC 85…265V |
| Потребляемая мощность: | 4.5Вт в режиме работы, 0.5Вт в режиме ожидания |
| Мощность трансформатора: | 10VA |
| Сечение провода: | 0.5мм² |
Функциональные параметры
Для этих моделей одинаковые
| Крутящий момент: | 20Нм |
| Площадь заслонки:* | до 2м² |
| Направление вращения: | Выставляется вручную |
| Ручное управление: | Редуктор выводится из зацепления при помощи кнопки с самовозвратом |
| Угол поворота: | Макс. 90° |
| Время срабатывания: | ≤ 150 сек. (90°) |
| Уровень шума: | 45 Дб |
| Индикация положения: | Механическая |
* чтобы рассчитать точную площадь заслонки, следует учитывать механическую конструкцию и степень смазки клапана
Условия эксплуатации
HVD24-20 / HVD24S-20
| Класс защиты: | III (Безопасное низкое напряжение) |
| Степень защиты: | IP54 |
| Температура окружающей среды: | -20…+50℃ / IEC 721-3-3 |
| Температура хранения: | -30…+80℃ / IEC 721-3-2 |
| Тест на влажность: | 95% отн.влажности, без конденсата (EN 60730-1) |
HVD230-20 / HVD230S-20
| Класс защиты: | II (Двойная изоляция) |
| Степень защиты: | IP54 |
| Температура окружающей среды: | -20…+50℃ / IEC 721-3-3 |
| Температура хранения: | -30…+80℃ / IEC 721-3-2 |
| Тест на влажность: | 95% отн.влажности, без конденсата (EN 60730-1) |
Размеры и вес
Для этих моделей одинаковые
| Габаритные размеры: | Смотрите схему ниже |
| Размер вала: | ≥ 60 мм |
| Диаметр вала: | ◯ 10…23 мм
▢ 10×10… 17×17 мм |
| Вес: | ≤ 1.1 кг |
Размеры привода
Схема подключения
